피난구유도등
1.분리(분해)조립

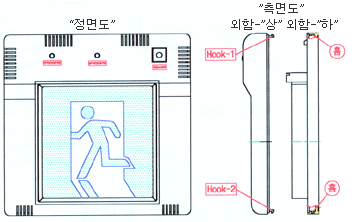

외합을 분리(분해)하는 방법은 외함 상단에 체결된 볼트를 풀어내고 외함"상"의 하단 (화살표방향) 좌우쪽을 동시에 앞쪽(사용자방향)으로 당깁니다
조립은 외함상에 있는 Hook(2개)를 외함하의 홈에 끼운다음 외함사이에 틈새가 없도록 눌러줍니다. 이때 Hook가 이탈했거나 전선이 외함사이에 끼게되면 조립 후 외함이 벌어져서 광효율이 저하되거나 외함이 떨어질 수 있으니 잘 결합해야 합니다.
2.시공
단면형
가) 벽에 부착하는 방법
인출선에 제품 상단에 결선하는 경우 외함상을 분리한 다음 외함하에있는 부착대를 벽이나 BOX에 고정시킨후 결선도에 맞게 결선합니다.
인출선을 제품 중심부에 결선하는 경우 외함상을 분리한다음 전원선을 램프 유니트 밑에 있는 구멍으로 끼워서 부착대 구멍으로 빼낸다음 결선합니다.
양면형
가) 천정에 부착하는 방법
외함"상 하"를 분리한다음 외함하의 고정용 구멍에 볼트를 체결합니다
나) 펜던트형 설치방법
외함"상 하"를 분리한다음 외함하의 펜던트위치에 파이프 삽입구 덮게를 따낸 후 규격에 맞는 파이프를 끼워 볼트를 체결합니다.
복도통로유도등
1. 분리(분해)조립
외함을 분리(분해) 하는 방법은 외함 상단(HOOK-1부 상측)의 사각홈을 "-"드라이버로 돌리거나 화살표방향을 눌러서 외함 '상'과 '하'를 벌린다음 좌우측면을 잡고 위로 올리면 됩니다.
조립은 외함상에 있는 HOOK-2를 외함하의 홈에 먼저 끼운다음 외함'상'과 외함'하'사이에 틈새가 없도록외함상(HOOK-1 부위)을 눌러서 결합합니다.
이때 HOOK이 이탈했거나 전선이 외함 사이에 끼게되면 조립 후 외함이 벌어져서 광 효율이 저하되거나 시공 후 외함이 떨어질 수 있으니 잘 결합 해야 합니다.
2. 시공
외함상을 분리한 다음 외함하에 있는 부착대를 벽이나 BOX에 고정 시킨 후 결선도에 맞게 결선합니다.
3. 결선
전원의 정격전압은 220V이며 결선은 왼쪽 결선도를 참고하여 주시기 바랍니다.
원격 스위치를 설치하는 경우 (3선식결선) 에는 방화 관리 책임자가 상주하는 장소에 한하여 설치하여야 합니다.
